Driver Relay dengan IC ULN2003

sambil nonton champions sambil ngeblog.. ckckck.. postingan kali ini tentang driver relay dengan menggunakan IC ULN2003.. IC ini mempunyai 7 pin input yan berarti maksimal bisa untuk 7 buah relay.. okesip langsung ke tkp..

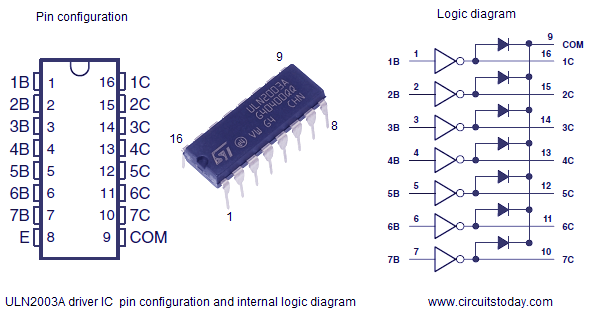

ini pin konfigurasinya. pin 1-7 adalah pin masukan dari sistem minimum. pin 10-16 adalah output. pin input dan output berpasangan dengan kaki sebrangnya. pin 8 ground. pin 9 VCC. besarnya VCC tergantung dari tegangan yang dibutuhkan relay. jika menggunakan relay 12v maka pin 9 beri 12v juga.

ini skema diproteus dengan sampel 1 buah relay. pin output pada relay yaitu COM dan NO (bisa dilihat pada relaynya)

ini rangkaian dengan 7 buah relay 12v

catatan: sebelum bikin layout perhatikan dulu pin pada relay.. soalnya ane pernah bikin untuk relay 12v tapi ngukurnya pake relay 5v.. ternyata posisi pin NC (normally close/nyambung) dan NO (normally open/putus) terbalik.. jadi rangkaian yang ane bikin sebelum dinyalain udah nyambung duluan relaynya (NC).. intinya pin output dari relay itu COM dan NO..

oke sekian.. mo lanjut nonton champions ^^
