Universal Serial Bus

Universal Serial Bus atau lebih dikenal sebagai USB merupakan media penghubung dari suatu perangkat elektronik seperti ponsel, card reader, kamera digital, flashdisk, mouse, keyboard, printer dll ke PC/laptop. Jenis kabel USB pun bermacam-macam menyesuaikan port pada perangkat elektronik tersebut. Mulai dari tipe A, tipe B, micro USB, mini USB dll. Kecepatan transfernya juga semakin lama semakin meningkat. Dari yang versi 1.1 dengan speed up to 12 Mbps. Lalu versi 2.0 dengan speed up to 400 Mbps. Sampai versi yang terkini 3.0 dengan speed up to 5 Gbps. (bps=bit per second, Bps=Byte per second, 1 Byte = 8 bit)

Namun dalam perkembangan jaman saat ini sudah banyak perangkat yang mulai menggunakan 1 jenis USB yaitu micro USB. Misalnya saja ponsel ataupun smartphone terkini rata-rata sudah menggunakan 1 jenis kabel data yang sekaligus bisa difungsikan sebagai kabel charger yaitu dengan menggunakan micro USB. Struktur kabel USB terdiri dari 4 atau lebih pin kabel (yang umum digunakan 4 pin). 4 pin tersebut berupa 2 buah pin power (+ & - 5V), data+ (D+) dan data- (D-). Untuk USB 3.0 terdapat pin tambahan yaitu RX dan TX dan umumnya berwarna biru.

Disini ane dah sedikit ngerangkum tentang berbagai USB. langsung cek TKP !!

USB seperti disamping adalah dengan konektor tipe A dan tipe B. Biasa digunakan pada beberapa printer.

 USB Micro B adalah konektor yang banyak dijumpai pada gadget sekarang. Berfungsi sebagai kabel data sekaligus kabel charger.

Gambar disamping merupakan soket female USB tipe A 2.0 ke bawah dengan 4 pin.

 Gambar disamping adalah konektor USB tipe A 2.0 ke bawah dengan 4 pin.

 Ini adalah konektor male dan female USB 3.0 dengan 5 pin tambahan. Umumnya USB 3.0 berwarna biru.

IDE / SATA to USB. Biasa digunakan untuk hardisk, cd room dll tanpa harus di koneksikan langsung pada motherboard. Untuk menggunakan ini biasanya membutuhkan catu daya eksternal.

 Adapter USB tipe A ke tipe Micro B

 USB Hub. Biasanya untuk pc / laptop yang port USB nya terbatas bisa menggunakan ini.

 Konektor USB. Digunakan untuk memperpanjang kabel USB yang pendek.

 USB to USB. Kalo kabel ini ane sering pake buat downloader USB Microcontroller.

 Micro USB. Kabel data yang sering dijumpai pada smartphone sekarang.

 Mini USB. Sekarang sudah jarang digunakan. Biasanya untuk mp4 player keluaran pertama.

 Kabel USB khusus produk Apple

 Berbagai macam adapter USB.

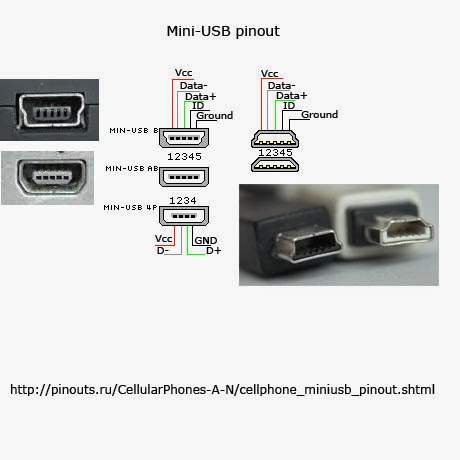

 Pinout USB Mini B dan Mini A.

 Konektor Pararel USB. Biasa terdapat di Cooling Pad (kipas laptop). Karena kipas hanya membutuhkan pin power saja.

 Micro USB 3.0

Perbandingan konektor USB 2.0 dan 3.0

Konektor USB tipe B 3.0

Mini B USB

Sepertinya cukup segitu aja yang bisa ane informasiin. Kalo ada yang kurang bisa kalian tanya-tanya lagi sama om gugel. ^^V
